• 802.3 Ethernet
• 802.3p Class-of-Service prioritization
• 802.3q virtual LANs
• 802.3u 100 MBit
• 802.3z 1 GBit Fiber
• 802.3ab 1 GBit Kupfer
• 802.3ac VLAN TAG
• 802.3ad Link aggregation, auch Bonding oder Trunking genannt
• 802.3ae 10 GBit/s (10GE), das wird es nur noch in Glasfaser geben
• 802.3af DTE power via MDI, Stromversorgung über das RJ45-Kabel (z.B. für IP-Telefone)

Die Logische Organisation (Data Link Layer) wird in einem anderen Gremium definiert, da es z.B. auch in 802.5 Tokenring genutzt wird und somit nicht Ethernetspezifisch ist.

• 802.1 HILI: Higher Level Interface
• 802.1s Multiple Spanning Trees
• 802.1w Rapid Reconfiguration of Spanning Tree
• 802.1x Port Based Network Access Control
• 802.1D MAC bridges
• 802.1G Remote MAC bridging
• 802.1Q Virtual LANs
• 802.1t 802.1D Maintenance
• 802.1u 802.1Q Maintenance
• 802.1v VLAN Cl
• 802.2 Logical Link Control

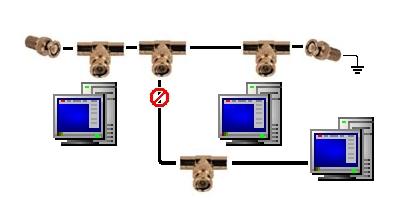

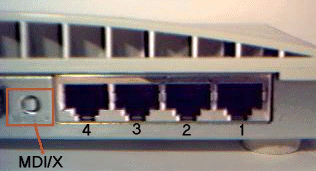

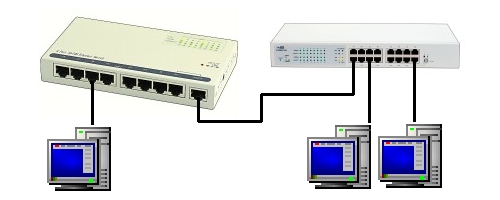

An einigen Hubs befindet sich ein mechanischer Umschalter, mit dem man für eine RJ45-Buches (das MDI, Media Dependent Interface) umschalten kann zwischen Normalbelegung und vorgekreuzt (MDI-X), also zum Client oder als Uplink ohne gekreuztes Kabel.

Mittlerweile gibt es recht preiswerte Switches, die alles automatisch machen, 10 oder 100 MBit/s und Up- oder Downlinkerkennung, z.B. der 3com Office-Connect Plus. Da spart man sich dann die Gedanken zum Thema gekreuzt oder nicht gekreuzt.

Der Orginal-Ethernetanschluss war ein D-Sub 15, von dem ein Drop-Cable zum externen Transceiver führt.

	 1	Control In circuit Shield
	 2	Control In circuit A
	 3	Data Out circuit A
	 4	Data In circuit Shield
	 5	Data In circuit A
	 6	Voltage Common
	 9	Control In circuit B
	10	Data Out circuit B
	11	Data Out circuit Shield
	12	Data In circuit B
	13	Voltage Plus
	14	Voltage Shield
	Die Pins 7, 8 and 15 sind nicht genutzt.

Man kann zwei Rechner direkt über die AUI-Ports verbinden. Dazu kreuzt man die Signale der Pins 3 x 5 sowie 10 x 12. Zudem werden die Pins 9 und 6 in jedem Stecker kurz geschlossen. Das Drop-Cable zum Transceiver darf bis 50m lang sein.

“1.4.66 Class I repeater: A type of 100BASE-T repeater set with internal delay such that only one repeater set may exist between any two DTEs within a single collision domain when two maximum length copper cable segments are used. (See IEEE 802.3 Clause 27.)
1.4.67 Class II repeater: A type of IEEE 802.3 100BASE-T repeater set with internal delay such that only two or fewer such repeater sets may exist between any two DTEs within a single collision domain when two maximum length copper cable segments are used. (See IEEE 802.3 Clause 27.)
1.4.82 collision domain: A single, half duplex mode CSMA/CD network.

Heutzutage gibt es eigentlich keine Repeater nach Class I mehr

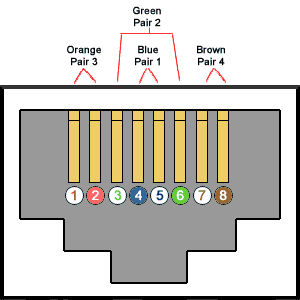

		1: TX+
		2: TX-
		3: RX+
		6: RX-

Dies ist die Beschaltung am NIC. Am Switch oder Hub sind TX und RX schon intern vorgekreuzt, damit man 1:1-Kabel verwenden kann.

Die IEEE 802.3 sagt: “1.4.142 hub: A device used to provide connectivity between DTEs. Hubs perform the basic functions of restoring signal amplitude and timing, collision detection, and notifcation and signal broadcast to lowerlevel hubs and DTEs.”

Ein Switch hingegen kennt die Inhalte der Ethernetpakete, die er empfängt. Er lernt die Absenderadressen der eintreffenden Pakete und kann weiterhin Eintreffende Pakete gezielt an nur einen Port weiterleiten. Zudem, weil er die Pakete liest und wieder neu zusammen setzt, hebt er, im Gegensatz zu einem Hub, die Längenbegrenzung eines Ethernetsegentes auf. An jedem Port hängt ein eigenes Segment.
Wenn der Switch für ein eintreffendes Paket keine Zieladresse in seiner Database findet, so verhält der sich wie ein Hub, er sendet das Paket auf allen Ports. Genau so verfährt er mit Broadcasts.

“Zunächst ist mal wichtig, daß alle 100MBit-Geräte mit Ausnahme eines Hubs Autonegotiaton beherrschen _müssen_. Wenn also ein Switch oder auch eine Netzwerkkarte auf ein Gerät stößt, das keine Autonegotiation kann, dann wird davon ausgegangen, daß es sich um einen Hub handelt. Hubs können grundsätzlich kein Fullduplex, und daher geht das autonegotiationfähige Gerät in diesem Fall auf Halbduplex.
Ein fest auf Fullduplex eingestelltes Gerät sagt *nicht*: “ich will unbedingt Fullduplex machen”, sondern es sagt: “ich kann keine Autonegotiation” bzw. es sagt gar nichts. Das autonegotiationfähige Gegenüber muß in diesem Fall davon ausgehen, einen Hub vor sich zu haben und geht folgerichtig auf Halbduplex. Das fest eingestellte Gerät macht aber weiter Vollduplex.
Wenn beide Vollduplex können, wird Vollduplex gemacht, wenn mindestens einer der beiden kein Vollduplex kann oder wegen abgeschalteter Autonegotiation nicht verrät, daß er Vollduplex kann, wird Halbduplex gefahren.”

Auf Don Becker’s Scyld-Website gibt es einen Artikel von Nat-Semi An Introduction to Auto-Negotiation der die NWay Auto-Negotiation en détail erklärt.

Bei AMD gibt es kostenlos ein Windows-Tool namens MagicPaket mit dem man die genannten Pakete erzeugen kann.

Es gibt jedoch einige Randbedingungen zu beachten:

1. Mit Hubs geht das nicht, nur mit Switches
2. Der Switch muss die aggregation von Ports unterstützen
3. Der Teiber des NIC muss es unterstützen. Unter Linux ist dies mit dem generischen bonding-Treiber nicht nötig.
4. Insb. bei “billiger” PC-Hardware gibt es Probleme mit der gemeinsamen Nutzung eines PCI-Busses verschiedener Karten unter hoher Last.
5. Ethernet-Pakete mit gleicher MAC-Adresse werden nicht über mehrere Kanäle eines Trunks verteilt. Von A mit 1GBit-NIC zu B mit 3x 100MBit-NIC erreicht somit weiterhin maximal 100MBit/s. Trunking macht somit nur bei Servern oder Switch-Interconnects Sinn.

		1: A+	5: C-
		2: A-	6: B-
		3: B+	7: D+
		4: C+	8: D-

Da sich GE selbst um die Richtung der Signale kümmern muss, gibt es im Gegenzug auch keine Probleme mehr mit 1:1 oder Crossover-Kabeln.

• IEEE CSMA/CD Std 802.3, 2000 Edition (Achtung: Eine 20MB PDF-Datei)
• Grundlagen Computernetze” von Prof. Jürgen Plate
• http://www.faqs.org/faqs/LANs/ethernet-faq/ aus comp.dcom.lans.ethernet
• Datenblatt zum DP8392C dem Coaxial Transceiver Chip von Nat-Semi
• Eine sehr gute Einführung in technische Details bietet Tecchannel: Ethernet im Überblick

• 802.5t 100 MBit/s
• 802.5v 1 GBit/s

		3: Ring Out 1, T-, Blue with white stripe
		4: Ring In2, R+, White with orange stripe
		5: Ring In1, R-, Orange with white stripe
		6: Ring Out 2, T+, White with blue stripe

Die angegebenen Farben entsprechen dem ICS (IBM Cabeling System) Kabel Type 3.
Für den ICS Kabel Type 1 gelten die nachfolgenden Farbangaben:

Die DB9-Pins 2,4, 7 und 8 sind mit “GND” belegt, Pin 3 stellt zusätzlich häufig eine Hilfsspannung von +5VDC bereit. Am IBM Data Connector liegen nur die vier Datensignale an.

		3: RX+ (2a)
		4: TX+ (1a)
		5: TX- (1b)
		6: RX- (2b)

Achtung: ISDN wird auf der Amtsleitung mit 60 Volt versorgt. Sind Regenerierer drin, so können es bis 97 Volt sein.

		1: RxA Input
		2: RxB Input
		4: TxA Output
		5: TxB Output

Tips zur Konfig des Primus gibt es beim NOC des DFN unter Punkt 7.

• 150 Meter bei Busbetrieb. Dies ist das Übliche im SOHO-Bereich.
• 1000 Meter bei Punkt zu Punkt (z.B. bei TK-Anlagen).
• 500 Meter bei erweitertem Busbetrieb, die Endgeräte müssen sich auf den letzten 30 Metern des Busses befinden.

Der Bus muss an den beiden Enden korrekt terminiert sein, d.h. jeweils einen Widerstand 100Ohm zwischen die Pins 3 und 6 sowie Pins 4 und 5 an jedem Ende. In Summe also vier Widerstände am Bus. Bei grösseren Längen ist es notwendig, wenn die beiden Adernpaare (TX und TX) in gedrilltem Kabel, z.B. Cat.3 oder Cat.5 verlaufen.


		1: U-R'a (TAE 1)
		6: U-R'b (TAE 2)


Die Buchse am Splitter Richtung Amt hat eine versetzte Nase. Es handelt sich hier um einen DEC-MMJ Stecker, wie er bis dato ausschliesslich bei seriellen RS423-Schnittstellen von Digital (z.B. an den VAXen) zum Einsatz kam. Im guten Elektronik Fachhandel sind diese Stecker und entsprechende Crimpzangen erhältlich (z.B. Aplus in Oldenburg).

Vom Splitter zum NTBBA:


		4: U-R2'a
		5: U-R2'b


In der 8poligen RJ45-Buchse (z.B. bei A-DSL vom NTBBA zum Splitter) heissen die beiden mittleren Pins dann 4 und 5. Man kann den 6pol RJ11-Stecker mechanisch problemlos und sicher in eine 8pol RJ45 Buchse stecken.

Amt am NTBA:


		1: UK0'a
		6: UK0'b


Achtung: ISDN wird auf der Amtsleitung mit bis zu 96V versorgt.

Amt am Telephon:


		Allgemein:	Telekom:
		2:La		3: La
		5:Lb		4: Lb


Achtung: a/b wird auf der Amtsleitung mit 60V versorgt. Wenn es klingelt, dann liegen die 60 V mit 25 Hz an. Das kann für ein schwaches Herz schon zu viel sein! Ohne Scherz.

• D-Kanal Monitor für das BRI von Tim Oliver Welsch
• ISDN-Line-Monitor von Matthias Ehmann. Die Convex-Seite ist wohl down, daher (ergoogled): ein Spiegel und und noch einer

• FAQ der Telekom, sehr umfangreich und bunt 😉
• http://www.rz.go.dlr.de:8081/info/faqs/networking/
• http://www.geocities.com/WallStreet/2355/tk_i_links.htm Die große LinkListe ISDN
• T-DSL leicht gemacht der Telekom
• xDSL: Technologieen, Anbieter, Erfahrungsberichte und Alternativen
• Montage- und Bedienungsanleitung dsl der NEFkom
• Die ISDN-FAQ von Stefan Dura
• In der Kabel-FAQ gibt es auch ein Kapitel zu ISDN
• Die ISDN-Seite von Peter Zwosta
• ISDN-Handbuch der Telekom.
• Wolfgang Allingers “FAQ ISDN-Kabel und Verschaltung” gepostet in de.comm.technik.isdn (wer googelt der findet)
• ISDN für WGs
• FAQ der Newsgroup de.comm.technik.dsl oder: warum man über DSL nicht faxen kann…
• 2cool4u.ch Viele gute Infos zu ADSL, ATM, SDH, DFFI, Grundlagen der Übertragungstechnik

Die oben aufgeführten Links sind rein exemplarisch. Es gibt so viel Infos zum Thema ISDN und DSL, dass ein einfacher Wurf von “isdn faq” nach Google ungefähr 37.000 allein deutsche Treffer liefert. Es ist also genug Lesestoff im Web vorhanden.

Deutsche Newsgroups der Hirarchie de.comm.* zum Thema:

• de.comm.technik.dsl: “Netzwerkverbindung und -zugang per DSL.”
• de.comm.technik.isdn: “ISDN-Grundlagen (NT, Verkabelung, Protokoll).”
• de.comm.technik.misc: “Sonstige Kommunikations-Grundlagen und -Technik.”
• de.comm.geraete.isdn.computer: “ISDN-Karten/-Adapter fuer Computer.”
• de.comm.geraete.isdn.tk-anlage: “Tk-Anlagen und a/b-Adapter im ISDN.”
• de.comm.geraete.isdn.misc: “Alles sonstige zu ISDN-Geraeten.”
• de.comm.geraete.analog.modem: “Datenfernuebertragung im analogen Netz.”
• de.comm.geraete.analog.misc: “Sonstiges zum Plain Old Telephone System.”

• 802.11:2 MBit WLan (2.4GHz)
• 802.11b: 11 MBit WLan (2.4GHz)
• 802.11a: 54 MBit WLan (5GHz)
• 802.11g: 54 MBit WLan (2.4GHz)

• Die Dylanic GmbH führt eine Wlan FAQ
• 1st Wave bietet Infos und Richtfunk-Produkte im Bereich 33/38 GHz mit bis zu 54 MBit/s oder LaserLINK mit bis zu 155MBit/s bei 400m Reichweite.
• Tecchannel: 802.11: Standard für drahtlose Netze
• c’t 23/01: 21 Router mit drahtlosem LAN-Anschluss

• Wie bei IEEE-Normen üblich, gibt es auch hier auf dem Grouper eine Homepage zum Thema
• http://www.slashcam.de/multi/Firewire_FAQ/
• FireWire FAQ bei Macpower

Die asymmetrische RS423 ist als Nachfolger der RS232 gedacht mit den gleichen Geschwindigkeits-/Entfernungswerten wie die RS422.

Bei der RS485 handelt es sch um 2-Draht Busvariante der RS422. Sende- und Empfangsleitungen sind zusammen geschaltet, so dass zwar nur Halbduplex möglich ist, man aber mit nur zwei Drähten auskommt. Sie wird hauptsächlich in der Industrieautomatisation eingesetzt. Auch hier gibt es leider keinen einheitlichen Stecker oder Pinbelegung.

RS530 stellt einen 25pol Ersatz für den 37pol RS449-Stecker dar. Er wird genutzt für RS422, RS423, V.35 und X.21.

Pin	Signal				Abk.	EIA	DTE	DCE
						Name

 1  Shield
 2  Transmitted Data			TxD	BA	Out	In
 3  Received Data			RxD	BB	In	Out
 4  Request To Send			RTS	CA	Out	In
 5  Clear To Send			CTS	CB	In	Out
 6  Data Set Ready			DSR	CC	In	Out
 7  Signal Ground			SGND	Ground
 8  Data Carrier Detect			DCD	CF	In	Out
 9  Rtrn Receive Sig. Elmnt Timing		DD	In	Out
10  Rtrn DCD	 				CF	In	Out
11  Rtrn Transmit Sig. Elmnt Timing		DA	Out	In
12  Rtrn Transmit Sig. Elmnt Timing		DB	In	Out
13  Rtrn CTS			 		CB	In	out
14  Rtrn TxD	 				BA	Out	In
15  Transmit Signal Element Timing		DB	In	Out
16  Rtrn RxD	 				BB	In	Out
17  Receive Signal Element Timing		DD	In	Out
18  Local Loopback			LL	LL	Out	In
19  Rtrn RTS	 				CA	Out	In
20  Data Terminal Ready			DTR	CD	Out	In
21  Remote Loopback			RL	RL	Out	In
22  Rtrn DSR	 				CC	In	Out
23  Rtrn DTR	 				CD	Out	In
24  Transmit Signal Element timing		DA	Out	In
25  Test Mode	 				TM	In	Out

Pin	Signal			DTE	DCE

1	Shield			-	-
2	Transmit (A)		Out	In
3	Control	(A)		Out	In
4	Receive	(A)		In	Out
5	Indication (A)		In	Out
6	Signal Timing (A)	In	Out
7	Frei
8	Ground			-	-
9	Transmit (B)		Out	In
10	Control	(B)		Out	In
11	Receive	(B)		In	Out
12	Indication (B)		In	Out
13	Signal Timing (B)	In	Out
14	Frei
15	Frei

Das Signal Timing wird vom DCE, sprich vom Telco Provider bereit gestellt.

Eine detailierte Beschreibung hierzu stellt Frank Uhlig auf seiner Website zur Verfügung.

Und der Vollständigkeit halber noch die V.35, obwohl sie in Europa langsam ausstirbt. Bei der V.35 sind die Datensignale symmetrisch, das Handshaking jedoch ist asymmetrisch. Die maximale Kabellänge hängt von der Geschindigkeit ab, typisch 600m bis 1200m bei 100 kbps und 90m bei 10mbps.

Pin	Signal			DTE	DCE

A	Chassis Ground	 	-	-
B	Signal Ground	 	-	-
C	Request To Send		Out	In
D	Clear To Send		In	Out
E	Data Set Ready		In	Out
F	Data Carrier Detect	In	Out
H	Data Terminal Ready	Out	In
J	Local Loopback		In	Out
K	Local Test	 	Out	In
P	Send Data A		Out	In
R	Receive Data A		In	Out
S	Send Data B		Out	In
T	Receive Data B		In	Out
U	Terminal Timing A 	Out	In
V	Receive Timing A 	In	Out
W	Terminal Timing B 	Out	In
X	Receive Timing B 	In	Out
Y	Send Timing A	 	In	Out
AA	Send Timing B	 	In	Out

Alle nicht aufgeführten Pins sind unbeschaltet.

Eine detailierte Beschreibung hierzu stellt Frank Uhlig auf seiner Website zur Verfügung.

		 A         B		 A         B

		TxD ------ RxD		TxD ------ RxD
		RxD ------ TxD		RxD ------ TxD

		RTS ------ CTS		RTS ------ CTS
		CTS ------ RTS		CTS ------ RTS

		GND ------ GND		GND ------ GND

		DSR -+---- DTR		DTR -.  .- DSR
		DCD -'			DSR -+  +- DTR
		        .- DSR		DCD -'  '- DCD
		DTR ----+- DCD

Die Nummerierung der Pins ist von den verwendeten Steckern abhängig. D-Sub 25 auf beiden Seiten oder D-Sub 9 oder eine Kompination aus beiden. Oder mit RJ45 auf einer Seite. Es gibt viele Varianten, wenn man sich vom ursprünglichen Verwendungszweck entfernt.

• Serial Interface Pinouts bei der Connectorworld.
• Connector Reference & Pin Numbering bei der Connectorworld.

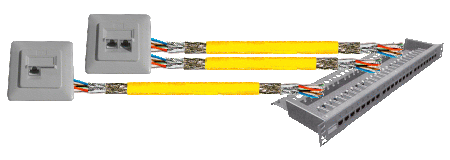

Früher wurden Kabel so gelegt, wie man sie gerade brauchte, vom einen Punkt zum anderen. Wenn noch zwei Adern bis irgendwo frei waren, wurde drangepatcht. Auch gab es für jeden Dienst unterschiedliche Kabeltypen. Mit einer strukturierten Verkabelung schafft man gleiche Leitungen verteilend von einem zentralen Ort aus zu den Verbrauchern unabhängig von den Diensten, die auf den Leitungen später genutzt werden sollen. Vorteil: Es spart endlose Zeit und Kosten bei Wartung und Pflege.

Klassisch ist das ICS (IBM Cabeling System), welches mittlerweile auf breiter Front durch RJ45-Dosen beim Verbraucher und Patchpanels an zentraler Stelle mit twisted pair Kabeln der Category 5 oder besser abgelöst wurde. Hier kann man alles drüber nutzen, Telefon, ISDN, Ethernet, TokenRing, CDDI, ATM, und, und, und …

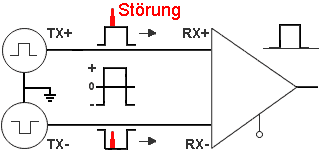

Die differentielle Signalübertragung überträgt jedes Signal auf zwei Leitungen. Einmal das Normalsignal (TX+) und zusätzlich das invertierte Signal (TX-). Da beide Adern im Kabel eng verseilt sind, addieren sich EM-Störungen recht gleich auf beide Signale. Beim Empfänger wird das invertierte Signal wieder invertiert. Dadurch invertiert sich auch die Störung auf dieser Leitung. Beide Signale werden nun addiert. Das Nutzsignal wird dadurch verdoppelt und die Störung rechnet sich raus. Klar, dass hierzu eine durchgängig saubere Verseilung notwendig ist.

		 A-Ader: Ohne Markierung
		 B-Ader: Mit 1 Ring
		A2-Ader: Mit 2 Ringen und langem Abstand
		B2-Ader: Mit 2 Ringen und kurzem Abstand

In einem Grundbündel sind immer 5 Sternvierer in der Reihenfolge rot, grün, grau, gelb und weiss zusammen gefasst

Und wenn wir gerade bei Telekom-Kabeln und Farben sind, kurz noch die Belegung der TAE-Stecker:

TAE-F

		Weiss: La, Klemme 1
		Braun: Lb, Klemme 2
		Grün : W,  Klemme 3 (Wecker)
		Gelb : E,  Klemme 4 (Erde)

TAE-N

		Weiss: La, Klemme 1
		Braun: Lb, Klemme 2
		Grün : Wa, Klemme 5 (weiterführende A-Ader)
		Gelb : Wb, Klemme 6 (weiterführende B-Ader)

Viele Drittanbieter halten sich leider nicht an dieses Farbschema.

Btw: Die Impedanz beträgt 100 Ohm, der ohmsche Widerstand liegt unter 95 Ohm / km, bei höheren Klassen bis runter zu fast 50 Ohm / km.
Quellen: Datenblätter der Firma Kerpen (Produktlinie MegaLine) und Whitepapers, speziell De-Mystifying Category 5, 5e, 6, and 7 Performance Specifications, der Firma Siemon

Anmerkung: Beim Befestigen der Kabel mittels Kabelbindern und Zugentlastungen sollte man diese nicht endlos “anknallen”. Auch die vorgegebenen minimalen Biegeradien sind ein zu halten. Bei Quetschungen der Aderisolation können sich die elektrischen Eigenschaften der Adernpäärchen so verändern, dass es zu Störungen bis hin zum komplettem Ausfall der Verbindung kommt, obwohl die Adern alle noch Durchgang haben.

Beim Patchkabel besteht jede Ader aus Litze, also vielen feinen Drähtchen. Hier lassen sich die Kontakte des RJ45-Stecker gut einpressen (siehe Abbildung), denn die vielen Drähtchen können sich im Kabel entsprechend der eindringenden Kontakte bewegen und anpassen.

Beim Verlegekabel besteht jede Ader aus einem massiven Draht. Das ist für die RJ-Stecker natürlich nicht so günstig, allerdings hat das Kabel, da ein massiver Leiter, einen geringeren Innenwiderstand, ist also für längere Leitungen besser geeignet. Es wird mittles LSA Schneid-/Klemmtechnik auf Dosen oder Patchpanel aufgelegt. Hierbei befinden sich zwei Schneidkontakte in Form eines noch oben stehenden “U” in der Dose. Das Kabel wird einfach mit einem Werkzeug dazwischen gepresst und eingeklemmt. Dabei schneiden ein Flanken des “U” in die Isolierung der Ader und kontaktieren so den Draht. Der massive Draht sorgt hier für guten Halt. Patchkabel mit seiner Litze würde in diesen Kontakten viel schlechter kontaktieren.

Gernot Zander formulierte die Regel sehr schön:
“Ist das Verlegekabel? Da macht man keine Stecker dran, das ist bäh.”

Ein paar Bilder sagen mehr als tausend Worte. Auf den beiden Bildern erkennt man, wie LSA Schneid-/Klemmtexchnik funktioniert, wie eine angeschlossene Cat.3-Dose aussieht und wie die Adern mit dem LSA-Plus Werkzeug aufgelegt werden. Das Werkzeug für Profis mit Metallspitze und automatischen Endabschneider kostet zwischen 30 EUR und 40 EUR.

Für den gelegentlichen Heimbedarf gibt es auch eine Low-Cost Variante aus Kunststoff und ohne Abschneider für unter 5 EUR, die erfahrungsgemäss ca. 50 bis 100 Auflegevorgänge aushält.

Achtung: Die Verdrillung darf beim Auflegen der Kabel nicht weiter als die entsprechende Norm vorschreibt, geöffnet werden:

• Category 5: 1/2″ = 1.3 cm
• Category 4: 1″ = 2.5 cm
• Category 3: 3″ = 7.6 cm

RJ45-Buchse nach EIA 568A	RJ45-Buchse nach EIA 568B

Der einzige Unterschied besteht in den vertauschten Farben der Päärchen 2 und 3. Die Belegung der einzelnen Pins der RJ45-Buchse steht in den entsprechenden Abschnitten

Technical Reference Topics gibt es bei CablingDirectory.com Da gibt’s alles. USB, Ethernet, FireWire, EIA 568A und 568B, viel serielles … sehr lesenswert

Leider sind die Umrechnungen nicht eindeudtig. So findet man z.B. für AWG20 mal 0.60mm², mal 0.56mm². Bei anderen Stärken giltähnliches.

• Installationskabel und -Leitungen nach DIN VDE 0815
• Anwendngsneutrale Verkabelungssysteme nach DIN EN 50173

Sehr lesenswert.

Zum Thema Potentialausgleich:
Metallische Leitungen und Gehäuse sowie der PE-Leiter der Elektroinstallation werden in Gebäuden miteinander und mit einem Erder (Fundamenterder, Kreuzerder) verbunden. Auf die Leiterquerschnitte möchte ich jetzt hier nicht weiter eingehen. Ist diese Voraussetzung erfüllt, so ist ein korrekter Potentialausgleich im Gebäude installiert. Hat man nun zwei Gebäude mit korrektem Potentialausgleich so ist nicht automatisch gegeben, daß beide Erder eine gleich gute Verbindung zum Netzerder des EVU aufweisen. Die Güte dieser Verbindung ist vor allem Abhängig von der Bodenbeschaffenheit und der Entfernung zum Netzerder. Nur sehr geringe Unterschiede erzeugen schon unterschiedliche Erdpotentiale und bei Verbindungen zwischen PE und N-Leiter sowie durch elektromagnetische Übertragung kann dann zwischen den Erder eine Spannung entstehen.

Nun zum Netzwerk:
Fast alle aktiven und passiven Netzwerkkomponenten haben berührbahre Metallteile und einen Niederspannungsanschluß und müssen schon deshalb geerdet werden. Ist in zwei Gebäuden jeweils ein Netzwerk vorhanden, so sind auch die Komponenten an die jeweilige Gebäudeerdung angeschlossen. Sollte Zwischen den beiden Erdern ein Potentialunterschied bestehen und eine Spannung anstehen so würde bei der Verbindung der Erder über den Kabelschirm des Cat.5 Kabels ein Ausgleichsstrom fließen. Stromdurchflossene Leiter bauen um sich ein Magnetfeld auf, daß dann auch auf andere, räumlich nicht getrennte Leiter einwirkt und auch in diesen einem Stromfluß bewirken kann. Bei einem EDV-Netzwerk kommt es dann im besten Falle nur zu Übertragungsstörungen aber es kann auch die Zerstörung von Netzwerkkomponenten zur Folge haben. Deshalb sollte eine gebäudeübergreifende Netzwerkverbindung immer durch eine elektrisch nicht leitende Verbindung erfolgen (Funk, Glasfaser) und ist nach EN 50173 (Euro-Norm zu Netzwerkverkabelung) auch vorgeschrieben. Der Kabelschirm von Twisted-Pair Kabeln verhindert eigenlich eine solche elektromagnetische Übertragung auf die Leiter, aber nur bei ordentlichem Erdanschluß ist eine Ableitung von Störfeldern auch möglich ( zweiter Grund zur Erdung von Netzwerkkomponenten) ist auch in EN 50173 unter EMV (elektromagnetische Verträglichkeit) aufgeführt. Die auf 100m begrenzte Länge von Kupferkabeln (von Hub zu Hub oder PC zu PC oder PC zu Hub inkl.Patchkabel) im Netzwerkbereich ist meistens der nächste Grund weshalb man räumlich getrennte Gebäude mit Glasfaserkabel verbindet (max. Länge 2000m).

Gisbert, danke hierfür.

Das Fazit: Glasfaser oder was Drahtloses ist hier angesagt, wenn man im Schadensfall keinen Ärger mit seiner Versicherung haben möchte.

Aus diesen Daten lässt sich die “Grösse” eines Bits berechnen. Als Beispiel 10BaseT 177.000 km/sec durch 10MBits/s ergibt 17.7m für die “Länge” eines Bits. Aus den Angaben über die maximale Paketlänge ergibt sich somit die maxmale Länge des entsprechenden Kabels.

• Die Do and Don’t Guides zum verlegen von Twisted Pair Kabeln von Leviton
• Die Data Communications Cabling FAQ
• Connectworld Tech Library
• Dann gbt es noch die Cable University
• Der deutsche Kabelhersteller Kerpen hält auf seiner Website sehr gute Beschreibungen aller seiner Kommunikationskabelprodukte z.B. MegaLine, inklusive Datenblättern und Ausschreibungstexten
• Der Kabelhersteller Belden hat das Cable College zu bieten.
• White Papers bei Siemon.
• Product overview copper datacables von Daetwyler
• Ohne Strom nix Licht von Gisbert Gross

CL Systems hat mit der Reihe UniControl Geräte zum Schalten von Netzverbrauchern über die RS232.

• Single Chip embedded Webserver der Beck IPC GmbH
• Pico Webserver von Lightner Engineering
• Wiesemann & Theis Com-Server

• Wiesemann & Theis Com-Server
• Die Digital Networks Product Group bietet Access Server DECserver für viele serielle Schnittstellen im Netz an.
• Digi bietet Device und Terminal Servers.

• Netgear RT311 / RT314 / RP114
• SMC Barricade7004BR / 7008BR
• ZyXel Prestige 310 / 314

Man sollte vorher den zu erwartenden Energiebedarf abschätzen, damit die Elektriker ausreichend dimensionieren können

Wenn es knapp wird, lieber einen zweiten, direkt verbundenen Schrank (also ohne Seitenwäde zum anderen Schrank) daneben. Z.B. in den einen die Panels, in den anderen die Switches. Der Vorteil von entfernten Zwischenwänden wenn man Kabel von Links nach Rechts legen muss liegt darin, dass man nicht extra nach unten, um die Kante und wieder nach oben mit den Kabeln muss.

Und die Netzwerkschränke sollten, auch wenn man es nicht glauben mag, 800mm tief sein, nicht nur 600mm.

Der Schutzleiter für den Schrank sollte direkt von der Potential-ausgleichschiene kommen. Dazu sollte der Querschnitt 4mm^2 min. betragen. Ab einer bestimmten Länge ist diese auf 6 bzw. 10mm^2 zu erhöhen. Diese Länge kann ich leider nicht auswendig sagen. Fakt aber ist, das nach der VDE0701 der Widerstand der Leitung 0,3 Ohm nicht überschreiten darf. Gemessen wird dies an einem beliebigen Punkt des Metallgehäuses mit einem definierten Strom und einer Hochspannung.

In der VDE 0701 Teil 1 steht nur das der niederohmige Durchgang des Schutzleiters durch Messung nachzuweisen ist. In den Erläuterungen ist als Orientierungsgröße 1 Ohm (Je nach Gerätegruppe auch kleinere Werte 0,3 und 0,5 Ohm) angegeben. Dazu reicht ein Gleichstrom vo 0,2 A. Die “Hochspannung” braucht man für die Isolationsmessung. Dazu sagen die Erläuterungen der VDE 0701 Teil 1: Das Meßgerät ist so auszulegen, daß die Ausgangsspannung bei einem Belastungswiderstand von 0,5 MOhm mindestens 500 Volt Gleichspannung beträgt.

Nach VDE 0701 Teil 260 (Handgeführte Elektrowerkzeuge) muß der Widerstand des Schutzleiters von Elektrowerkzeugen der Schutzklasse I mit einer Wechselstromquelle mit einer Spannung von höchstens 12 Volt bei offenem Stromkreis und mit einem Strom von mindestens 10 A gemessen werden. Der Widerstand darf in keinem Fall größer als 0,3 Ohm sein. Die 0,3 Ohm gelten für eine feste Anschlußleitung bis 5 m länge. Ist die feste Anschlußleitung länger, erhöht sich der Wert um 0,12 Ohm für jede weitere 5 m Anschlußleitung.

Da ein Serverschrank nicht tragbar im Sinne der VDE 0701 ist, braucht der Erdungswiderstand nicht nach VDE 0701 mit 10A geprüft werden. Das besagt aber nicht, das es eine Andere Norm gibt die dieses verlangt. Außerdem ist die VDE 0701 nur für die Instandsetzung, Änderung und Prüfung elektrischer Geräte zuständig. Für die Installation einer Neuanlage gilt wieder eine andere VDE.

Alle Patchfelder sollten an einem zentralen Punkt im EDV-Schrank zusammengeführt werden. Von diesem Punkt aus ist eine direkte Verbindung zur Haupt- oder Etagenpotentialausgleichsschiene erforderlich. Eine Verbindung zur Kaltwasserleitung oder Heizungsvorlauf oder -rücklauf ist zwar erlaubt, jedoch darf es dann keine gepresste oder Kunststoffleitung sein. Ein Potenzialausgleich über eine Geräteanschlußleitung ist nicht zulässig. Das dient nur der Sicherheitsklasse des Gerätes.

DIN EN 50310 (VDE 0800 Teil2-310) Erdung und Äquipotentialausgleich. Anwendung von Massnahmen für Potentialausgleich und Erdung in Gebäuden mit Einrichtungen der Informationstechnik.

CO₂ löscht durch Verdrängung des Sauerstoffs. Der Sauerstoffanteil in der Umgebungsluft beträgt ca. 21 Vol.%. Das Feuer erlischt, wenn durch Fluten mit CO₂ dieser Wert auf weniger als 13,8 Vol.% gesenkt wird.

Allerdings ist die Anwendung von Kohlendioxid mit gewissen Risiken verbunden z. B. Erstickungsgefahr bei Bränden in geschlossenen Räumen. CO₂ ist in löschfähiger Konzentration für den Menschen lebensgefährdend und erfordert geeignete Schutzmaßnahmen, damit alle Personen den zu flutenden Raum rechtzeitig verlassen.

Sofern es primär um die Sicherung des 19″ Schrankes geht, sollte man auch 19″-Löschsysteme in Betracht ziehen. Die haben den Vorteil, das “nur” der Schrank geflutet wird und der Raum weiter benutzbar bleibt. 19″ Löschsysteme gibt es z.B. von Gloria

Für alles Andere, wo z.B. andere Einrichtung dran beteiligt ist (Möbel oder Papier usw), oder der Brand nicht mehr beherrschbar ist, ist zusätzlich ein Schaumlöscher notwendig. Im Gegensatz zu einem Pulverlöscher nimmt einem der Schaumlöscher kaum die Sicht, und der Schaum ist nur da, wo man ihn hingeblasen hat. Zudem ist Löschpuler Sondermüll.

• Das IT-Grundschutzhandbuch des BSI auf CD-ROM kann kostenfrei beim BSI bestellt werden.

• Die Newsgroup microsoft.public.de.security.heimanwender und die dazu gehörige FAQ
• netzadmin.org Netzwerke und Server konfigurieren, speziell auch die faq zum Windows Netzwerk
• Grundlagen zum TCP/IP-Routing für Windows NT von Microsoft
• Routing mit Windows 95 / 98 von Michael Schulz
• Microsoft Windows NT 4.0 Workstation häufig gestellte Fragen
• Zudem seien die Newsgroups
  • comp.os.ms-windows.networking.ras
  • comp.os.ms-windows.networking.win95
  • comp.os.ms-windows.nt.admin.networking
  • comp.os.ms-windows.nt.setup.hardware
  • microsoft.public.win2000.networking
  • microsoft.public.win95.networking
  • microsoft.public.de.german.win98.allgemein
  • de.comp.os.ms-windows.misc

  empfohlen.

• “Das LAN am Netz” von Martin Diedrich ist zwar deutlich mehr als “nur Windows”, jedoch einerseits zu gut, um es wegzulassen, andererseits passte es sonst nirgens richtig rein 😉

Software-Router und Proxies unter Windows gibt es wie Sand am Meer, z.B. VirtualGateland oder WinRoute oder WinGate oder Jana oder, oder, oder. Wer noch einen alten 486er oder ähnliches zur Verfügung hat, dem sei der geniale fli4l empfohlen.
